Übersicht der Liegeradseite

Konzept

Hier werden ein paar Gedanken zum Liegerad im allgemeinen und zum Knicklenker / Felvo im speziellen zu finden sein. Hauptthema ist des Konzept und der Bau eines Carbon Tiefliegers.

Planung

Auf diesen Seiten wird der Bau meines Knicklenker Liegerades mit faserverstärkten Kunststoffen beschrieben. Momentan befindet sich der Prototyp in der Bau- und Testphase. Er ist schon fahrtüchtig, auch wenn noch einige Verbesserungen notwendig sind. Der Rahmen wurde aus Kostengründen mit preiswertem Hartschaum und Glasfaser/Epoxy in Positivbauweise hergestellt.
Mit den Erfahrungen aus dem Bau des Prototypen werde ich dann einen 'reinen' Carbonlieger bauen, dessen Rahmen nur mit hochwertigem Modellbauschaum und Carbonfasern hergestellt wird. Mehr zum Carbon Tieflieger gibt es in Zukunft ...

Bilder vom Liegerad

Hier ein paar Bilder von meinem Liegerad und den ersten Fahrversuchen. Wenn es mit dem Rahmenbau endlich weitergeht, werde ich neue Fotos hinzufügen ...

Liegarad von vorne
Liegarad von der Seite
Liegerad in Aktion
Liegerad zweiteilig
Bremsscheibe am Hinterrad
Antriebseinheit vorne

Zeichnungen

Hier werde ich nach und nach ein paar Zeichnungen von dem Liegerad und einigen Details veröffentlichen.

Hauptgelenk a la Flevo

Das Hauptgelenk ist eine eigene Konstruktion, die an das Gelenk des bekannten Flevo angelehnt ist.

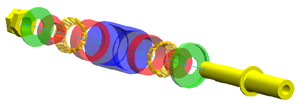

Das Gehäuse (blau), die Welle (gelb) und die beiden Deckel (grün) habe ich nach einer Zeichnung aus Edelstahl (V2A) fertigen lassen. Die Kegelrollenlager (rote Lagerschalen, orange Rollen) stammen von "WAE-Wälzlager" und haben die Bezeichnung 30203. INA und FAG haben die Lager auch im Sortiment. Die beiden Flachmuttern (gelb) mit Feingewinde M16x1,5 nach DIN EN 28675 gibt's auch aus Edelstahl im Normteileladen, z.B. bei Max Witte.

2D - Grafik

Hier ist eine Explosionsdarstellung des Hauptgelenkes. Eine Schnittzeichnung mit den genauen Abmessungen werde ich demnächst noch veröffentlichen.
Zusammenbauzeichnung
zum vergrössen anklicken

3D - Grafik vrml

Wer die Explosionszeichnung als 3D Objekt sehen möchte, kann sich bei ParallelGraphics den Netscape plug-in "Cortona 4.0" herunterladen. Dort gibt es auch plug-ins für andere gängige Browser. Sonst müsst ihr bei Google einen passenden '.wrl' plug-in suchen ...
Dann könnt ihr euch die gezippte 3D Vektorgrafikdatei zeichnung.zip (64kB) herunterladen, entpacken und die 'carbon-liegerad_gelenk.wrl' Datei anschauen. Viel Spass damit.

Material

Hier wird es ein paar Hinweise und Ideen zum Umgang mit Glas- und Carbonwerkstoffen zu finden sein.
Jetzt gibt es nur eine Liste der Fahrradkomponenten, die an dem Liegerad verbaut worden sind bzw. verbaut werden.

Bremsen Magura "Gustav M 2003" hydraulische Scheibenbremsen
Nabe, vorne Shimano XT
Nabe, hinten SON Nabendynamo für 20" Räder
Felge Mavic "317 Disc" MaxTal 5.6000
Mantel Schwalbe "Marathon Slick" - Kevlar
Kassette Shimano race
Schaltwerk Shimano XT
Kurbelsatz Shimano Ultegra 3-fach
Umwerfer Shimano Ultegra 3-fach
Pedal Shimano ...
Schalthebel Shimano Dura-Ace Lenkerendschalthebel
Tretlager Shimano Ultegra OctaLink
Tretlager hülse bikeschool titan 1 9/16" x 68mm
